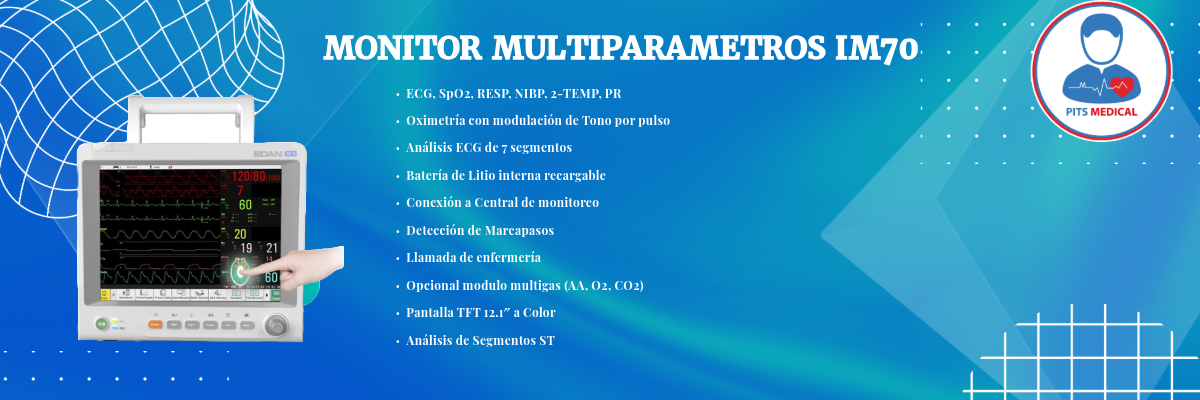

Marca: EDAN | Modelo: IM70 ECG, SpO2, RESP, NIBP, 2-TEMP, PR Oximetría con modulación de Tono por pulso Análisis ECG de 7 segmentos Batería de Litio interna recargable Detección de Marcapasos Llamada de enfermería Pantalla TFT 12.1″ a Color
Especificaciones Físicas: Dimensiones: 328 mm (L) x 158 mm (W) x 285 mm (H). Peso: (Configuración estándar sin batería)< 5,5 kg.
Pantalla: Pantalla táctil TFT LCD a color de 12,1". Resolución: 800 x 600 dpi. Numero de ondas: hasta 11. Varias interfaces de trabajo seleccionables:
Pantalla estándar. Pantallas Letras grandes para cuidados intensivos. Representación de curvas, gráfico y tendencias. Visualización cama a cama en pantalla (opcional). Oxicardiorespirografia dinámico visto en pantalla. Interfaz de cálculo de dosis para medicamentos. Velocidad de barrido: 12,5 mm/s, 25mm/s, 50mm/s
Fuente de alimentación: Fuente de alimentación externa: AC 100-240V, 50/60HZ Batería interna de alimentación: Tipo: Batería recargable Litio. Voltaje: 4.8 VDC. Capacidad: 2500 mAh . Período de trabajo de la batería: 3,5 Hrs Tiempo de carga< 3,5 Hrs
Respiración: Método: Impedancia entre RA-LL, RA-LA Modo de funcionamiento: Auto / Manual Rango de medición RR: Adultos: 0 ~ 120 rpm Neonato / pediátrico: 0 ~ 150 rpm Resolución: 1 rpm
Alarma de umbral de Apnea: 10s, 15s, 20s (por defecto), 25s, 30s, 35s, 40s. Alarma: 3 niveles de alarma acústica y visual eventos de alarma revocables. Ancho de banda: 0.2-2,5 Hz (-3 dB) Velocidad de barrido: 12,5 mm/s.
ECG: Cables: 5 y3 derivaciones, 12 derivaciones opcional. 3 derivaciones del cable: RA; LA; LL o R, L, F. 5 derivaciones del cable: RA; LA; RL, LL, V o R, L, N, F, C. 12 derivaciones del cables: (incluye 3/5-Leads) opcional. Entrada 10 derivaciones: RA; LA; RL, LL, V1-V6 o R, L, N, F, C1-C6. Selección de cable: 3 derivaciones: I, II, III. 5 derivaciones: I, II, III, aVR, aVL, aVF, V. 12 derivaciones: I,II,III, aVR, aVL, aVF, V1-V6. Ganancia seleccionable: x0.125, x0.25, x0.5, x1, auto. Velocidad de barrido: 12,5 mm/s, 25mm/s, 50mm/s
ECG HR Gama: Adultos: 15-300bpm. Neonato y pediátrico: 15-350bpm. Resolución y precisión: ±1 bpm o ±1% el que sea mayor.
Filtros: Modo diagnóstico: 0,05-100Hz o 0,05-150Hz(12 der opcional). Modo monitoreo: 0,5 a 40 Hz. Modo cirugía: 1-20Hz
Protección: Resistencia a la tensión de forma aislada contra 5000VAC/50Hz. Desfibrilación y la interferencia electro-quirúrgica. Detección del segmento ST: Rango de medición: -2,0 mV ~ 2.0mV. Rango de alarma: -2,0 mV ~ 2.0mV. Segmento ST análisis de la arritmia y categorización: Si. Alarmas: 3 niveles de alarma audible y visuales anormal detectables. Análisis ECG de 12 derivaciones. Referencia 208 resultados del diagnóstico. Detección de marcapasos IEC 60601-2-25; AAMI CE 11/EC 13; IEC 60601-2-27
NIBP: Método: Oscilométrico automático. Modos de funcionamiento: manual / automático / continuo. Medición automática intervalo de tiempo: Ajustable 1/2/3/4/5/10/15/30/60/90/120/240/480 minutos. UNIDAD DE MEDIDA: mmHg, cmH2O (seleccionable). Tipo de medición: sistólica, diastólica, media
Modo adulto: SYS: 40 mmHg a 270 mmHg DIA: 10 mmHg a 215 mmHg MAP: 20 mmHg a 235 mmHg Modo pediátrico: SYS: 40 mmHg a 230 mmHg DIA: 10 mmHg a 180 mmHg MAP: 20 mmHg a 195 mmHg
Modo neonato: SYS: 40 mmHg a 135 mmHg DIA: 10 mmHg a 100 mmHg MAP: 20 mmHg a 110 mmHg Rango de medición de presión del brazal: 0 mmHg a 300 mmHg Prueba de fugas y calibración automática de la presión: Sí
Protección contra presión excesiva. Resolución: 1 mmHg Precisión: ± 3ppm o 3.5%, lo que sea mayor. Desviación estándar de ± 8 mm Hg. Alarma: sistólica, diastólica, media. PR de NIBP: Medida 40 ~ 240 latidos por minuto Resolución: 1 bpm. Precisión: ± 3bpm o 3% el que sea mayor. EDAN SpO2: Rango de medición y alarma: 0 - 100%. Resolución: 1%.
PRECISIÓN: Adultos/niños ±2% (70% a 100% SpO2) Indefenido (0% a 69% SpO2). Neonatal ±3% (70% a 100% SpO2) Indefenido (0 a 69 % SpO2) Rango de medición: 25 ppm a 300 ppm. Rango ajustable de los límites de alarma: 30 ppm a 300 ppm. Resolución: 1 ppm. Precisión: 2bpm. Frecuencia de actualización: 1s. ISO 9919 Nellcor SpO2 (opcional): Rango de medición y alarma: 0 - 100%. Resolución: 1%.
PRECISIÓN: Adultos/niños ±2% (70% a 100% SpO2) Indefenido (0% a 69% SpO2). Neonatal ±3% (70% a 100% SpO2) Indefenido (0 a 69 % SpO2). Medición y Rango de alarma PR: 20 - 300 lpm. Resolución: 1 bpm. Precisión: 3bpm (depende de la sonda). Frecuencia de actualización: 1s
ISO 9919
Temperatura (2 canales, una sonda de forma predeterminada): Rango de medición y alarma: 0 a 50ºC (32-122 °F). Resolución: 0,1ºC. Precisión: ± 0,1ºC (sin sonda). Canal: doble canal. Proporcional T1, T2, y TD. IEC 12470-4 Impresora termica (opcional): Incorporado, impresora térmica. Hasta 3 canales de impresión. 1,2, 3 canales seleccionables. Velocidad de impresión: 25 mm/s, 50mm/s. Ancho del papel: 50 mm / ancho de impresión: 48 mm. Interfaz I/O: 2 Puertos USB. Ranura para tarjeta SD. Puerto RJ-45 Ethernet. IEEE 802.3. Salida VGA. Analógicas y salida de llamada de enfermería. Conexión inalámbrica (opcional). WLAN 802.11 Salida para sincronización con desfibrilador.
